ロードセル用ステンレス製和算箱 「SW-46S」型

●本和算箱はロードセルを1~4台並列に接続する加算箱です。
●ケースには耐久性、耐候性に優れたステンレスを採用しました。
●ケーブル入出力コネクタは共に防水仕様です。





■仕様

 定格  250V-10A
 ロードセル接続数  1~4台
 入力端子  EXC+/EXC-/SIG+/SIG-/SHIELD
 出力端子  EXC+/EXC-/SIG+/SIG-/SHIELD/SEN+/SEN-
 耐電圧  AC2000V (1分間)
 絶縁抵抗  DC500V、100MΩ以上
 取得規格  UL
 端子間ピッチ  11mm
 端子ネジ  M3×8mm 角座金付ネジ
 外形寸法  H69mm/W252mm/D170mm
 重量  約0.3kg

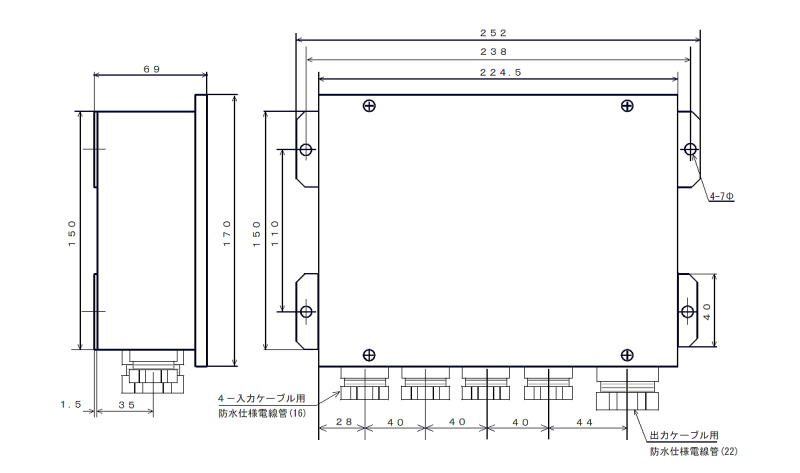

■寸法

■外形図
