高精度・ブラシ方式短軸トルク変換器 「NTM-A」型

●高安定性・高耐久性・高精度級のブラシ方式トルク変換器。
●KTM-Bをベースに短軸構造としました。
●０から高速回転まで忠実に追従します。
●定格容量は4.903N-m (0.5kgf-m)から9.807kN (1000kgf-m)まで１１種ラインナップ。
●ブラシの磨耗点検、洗浄や交換が容易です。

■仕様

 定格容量  4.903N-m (0.5kgf-m) ～ 9.807kN (1000kgf-m)
 定格出力  4.903N-m (0.5kgf-m) ～ 19.61N-m (2kgf-m)　：　0.5mV/V
 49.03N-m (5kgf-m) ：　1.0mV/V
 98.07N-m (10kgf-m) ～ 9.807kN-m (1000kgf-m) ：　1.5mV/V
 非直線性  0.2% R.O. 以内
 ヒステリシス  0.2% R.O. 以内
 再現性  0.3% R.O. 以内
 推奨入力電圧  8V
 最大入力電圧  10V
 入力抵抗  350Ω±3.5Ω
 出力抵抗  350Ω±3.5Ω
 許容温度範囲  -15 ～ 75℃
 回転による零点の移動  ±1% R.O. 以内
 許容過負荷  120%
 最大許容過負荷  200%
 ブラシの接触抵抗変化
 による誤差		  0.1% R.O. 以内
 シャフトへの取付  カップリングを用いて平行キーにより固定

■寸法

 型名 定格容量   A  B  C  D  E  F  G  H  I  J  K  最高回転数  キー寸法
 NTM-0.5A
 4.903N-m
 0.5kgf-m
  188
 40
  104
 2
 52
 35
  20
 15
 107
  157  139
 7500rpm
 2-5×5
 NTM-1A
 9.807N-m
 1kgf-m
  188
 40
  104
 2
 52
 35
  20
 15
 107
  157  139
 7500rpm
 2-5×5
 NTM-2A
 19.61N-m
 2kgf-m
  188
 40
  104
 2
 52
 35
  20
 15
 107
  157  139
 7500rpm
 2-5×5
 NTM-5A
 49.03N-m
 5kgf-m
  214
 48
  104
 7
 52
 40
  23
 15
 107
  157  139
 7500rpm
 2-8×7
 NTM-10A
 98.07N-m
 10kgf-m
  214
 48
  104
 7
 52
 40
  23
 15
 107
  157  139
 7500rpm
 2-8×7
 NTM-20A
 196.1N-m
 20kgf-m
  242
 58
  112
 7
 56
 50
  38
 15
 135
  157  139
 5500rpm
 2-10×8
 NTM-50A
 490.3N-m
 50kgf-m
  242
 58
  112
 7
 56
 50
  38
 15
 135
  157  139
 5500rpm
 2-10×8
 NTM-100A
 980.7N-m
 100kgf-m
  306
 92
  112
 5
 56
 80
  63
 15
 135
  179  161
 3500rpm
 2-18×12
 NTM-200A
 1.961kN-m
 200kgf-m
  306
 92
  112
 5
 56
 80
  63
 15
 135
  179  161
 3500rpm
  2-18×12
 NTM-500A
 4.903kN-m
 500kgf-m
  418  140  127
 6
  63.5  115  90  20  172  216  198
 2500rpm
  2-25×14
 NTM-1000A
 9.807kN-m
 1000kgf-m
  418  140  127  6  63.5  115  90  20  172  216  198
 2500rpm
  2-25×14

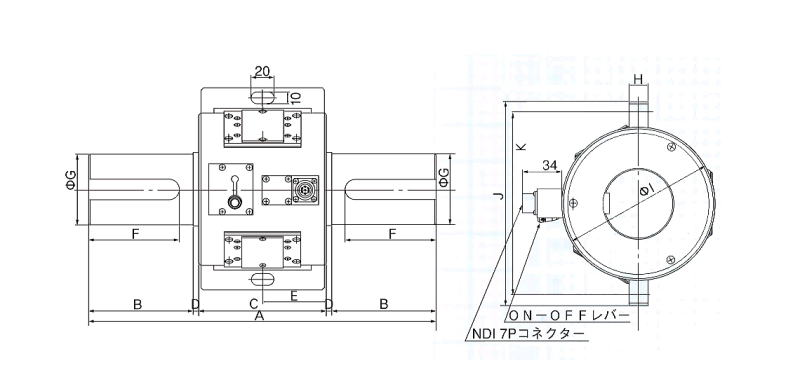

■外形図
