高精度・ブラシ方式トルク変換器 「KTM-B」型

●高安定性・高耐久性・高精度級のブラシ方式トルク変換器。
●0から高速回転まで忠実に追従します。

●定格容量は4.903N-m (0.5kgf-m)から9.807kN (1000kgf-m)まで11種ラインナップ。
●ブラシの磨耗点検、洗浄や交換が容易です。


■仕様

 定格容量  4.903N-m (0.5kgf-m) ~ 9.807kN (1000kgf-m)
 定格出力  4.903N-m (0.5kgf-m) ~ 19.61N-m (2kgf-m) : 0.5mV/V
 49.03N-m (5kgf-m) : 1.0mV/V
 98.07N-m (10kgf-m) ~ 9.807kN-m (1000kgf-m) : 1.5mV/V
 非直線性  0.2% R.O. 以内
 ヒステリシス  0.2% R.O. 以内
 再現性  0.3% R.O. 以内
 推奨入力電圧  8V
 最大入力電圧  10V
 入力抵抗  350Ω±3.5Ω
 出力抵抗  350Ω±3.5Ω
 許容温度範囲  -15 ~ 75℃
 回転による零点の移動  ±1% R.O. 以内
 許容過負荷  120%
 最大許容過負荷  200%
 ブラシの接触抵抗変化
 による誤差
 0.1% R.O. 以内
 シャフトへの取付  カップリングを用いて平行キーにより固定

■寸法

 型名 定格容量   A  B  C  D  E  F  G  J  K  M  P  R  S  T  U  最高回転数  キー寸法
 KTM-0.5B
 4.903N-m
 0.5kgf-m
 268
 47
 173
 48
 8
 95
 63
 48
 35
 20  140  15  157  139  107
 7500rpm
 2-5×5
 KTM-1B
 9.807N-m
 1kgf-m
 268
 47
 173
 48
 8
 95
 63
 48
 35
 20  140  15  157  139  107
 7500rpm
 2-5×5
 KTM-2B
 19.61N-m
 2kgf-m
 268
 47
 173
 48
 8
 95
 63
 48
 35
 20  140  15  157  139  107
 7500rpm
 2-5×5
 KTM-5B
 49.03N-m
 5kgf-m
 260
 48
 167
 45
 8
 95
 63
 45
 40
 23  140  15  157  139  107
 7500rpm
 2-8×7
 KTM-10B
 98.07N-m
 10kgf-m
 260
 48
 167
 45
 8
 95
 63
 45
 40
 23  140  15  157  139  107
 7500rpm
 2-8×7
 KTM-20B
 196.1N-m
 20kgf-m
 300
 65
 175
 60
 8  105  63
 60
 50
 38  140  15  157  139  107
 5500rpm
 2-10×8
 KTM-50B
 490.3N-m
 50kgf-m
 300
 65
 175
 60
 8  105  63
 60
 50
 38  140  15  157  139  107
 5500rpm
 2-10×8
 KTM-100B
 980.7N-m
 100kgf-m
 385
 97
 191
 97
 3  114  74
 97
 80
 63  168  15  179  161  135
 3500rpm
 2-18×12
 KTM-200B
 1.961kN-m
 200kgf-m
 385
 97
 191
 97
 3  114  74
 97
 80
 63  168  15  179  161  135
 3500rpm
 2-18×12
 KTM-500B
 4.903kN-m
 500kgf-m
 500  140  219  141  4  129  86  141  115  90  205  20  216  198  172
 2500rpm
 2-25×14
 KTM-1000B
 9.807kN-m
 1000kgf-m
 500  140  219  141  4  129  86  141  115  90  205  20  216  198  172
 2500rpm
 2-25×14

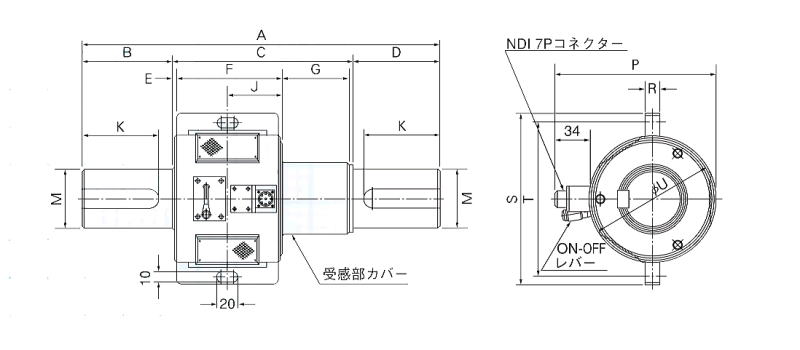

■外形図
