高精度引張型ロードセル「KT101」型

●高精度かつ高安定性の引張型ロードセル。実験から計装まで多目的に利用可能。。
●ラインナップは50kgf、100kgf、200kgf、500kgf、1tf、2tf、5tfの7種類を設定。
●完全密閉構造
●ロッドエンドベアリング、締付ナット付属

■仕様

 定格容量  490.3kN (50kgf) ～ 49.03kN (5tf)
 定格出力  2mV/V±0.5%
 非直線性  0.05% R.O. 以内
 ヒステリシス  0.02% R.O. 以内
 繰り返し性  0.02% R.O. 以内
 入力抵抗  350Ω±1% 以内
 出力抵抗  350Ω±1% 以内
 推奨印加電圧  10V
 最大印加電圧  15V
 零バランス  0.04mV/V 以内
 温度保証範囲  －10℃ ～ 60℃
 許容温度範囲  －20℃ ～ 80℃
 零点の温度影響  ±0.003% R.O. ／℃ (50 ～ 200kgf： ±0.006%)
 出力の温度影響  ±0.003% LOAD ／℃ (50 ～ 200kgf： ±0.008%)
 絶縁抵抗  1000MΩ以上
 許容過負荷  150% R.C.
 ケーブル長  5ｍ直結

■寸法

 型名 定格容量   A  B  C  D  F  G  φH  J  ロッドエンドベアリング
 KT101-50K
 490.3N
 50kgf
 148～160
 11
 100
 24～30
 22
 12
 8
 5
 RBT8E
 KT101-100K
 980.7N
 100kgf
 148～160
 11
 100
 24～30
 22
 12
 8
 5
 RBT8E
 KT101-200K
 1.964kN
 200kgf
 148～160
 11
 100
 24～30
 22
 12
 8
 5
 RBT8E
 KT101-500K
 4.903kN
 500kgf
 186～194
 18
 120
 33～37
 36
 17
 14
 8
 HRT14E
 KT101-1T
 9.807kN
 1tf
 186～194
 18
 120
 33～37
 36
 17
 14
 8
 HRT14E
 KT101-2T
 19.61kN
 2tf
 312～318
 35
 160
 76～79
 70
 35
 25
 14
 HRT25E
 KT101-5T
 49.03kN
 5tf
 312～318
 35
 160
 76～79
 70
 35
 25
 14
 HRT25E

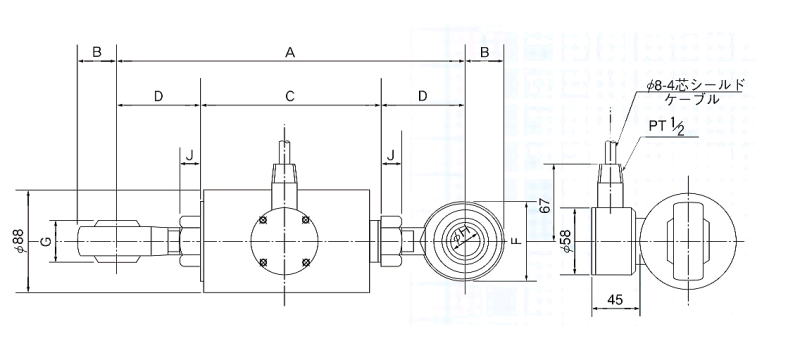

■外形図
