薄型・圧縮型ロードセル「KC162」型

●薄型の圧縮型ロードセルで定格荷重は20kgf～50tfまで幅広くラインナップ。
●ラインナップは20kgf、50kgf、100kgf、200kgf、500kgf、1tf、2tf、5tf、10tf、20tf、50tfの11種類を設定。
●本体側面に７ＰＩＮレセプタクルを設けて、ケーブルの脱着を容易にしました（ケーブル別売）。

■仕様

 定格容量  196.1N (20kgf) ～ 490.3kN (50tf)
 定格出力  1mV/V±2% (1tf以上：2mV/V±2%)
 非直線性  0.2% R.O. 以内
 ヒステリシス  0.15% R.O. 以内
 繰り返し性  0.1% R.O. 以内
 入力抵抗  350Ω±1% 以内
 出力抵抗  350Ω±1% 以内
 推奨印加電圧  8V
 最大印加電圧  12V
 零バランス  0.05mV/V 以内
 温度保証範囲  －5℃ ～ 60℃
 許容温度範囲  －10℃ ～ 70℃
 零点の温度影響  ±0.01% R.O. ／℃
 出力の温度影響  ±0.01% LOAD ／℃
 絶縁抵抗  1000MΩ以上
 許容過負荷  150% R.C.
 ケーブル長  別売

■寸法

 型名 定格容量   A  B  C  D  E  F  G  H  K  M  N
 KC162-20K
 196.1N
 20kgf
 56
 40
 18
 M8-P1.25
 48
 25
 10
 1
 38
 4-M4
 4
 KC162-50K
 490.3N
 50kgf
 56
 40
 18
 M8-P1.25
 48
 25
 10
 1
 38
 4-M4
 4
 KC162-100K
 980.7N
 100kgf
 56
 40
 18
 M10-P1.5
 48
 25
 10
 1
 38
 4-M5
 4
 KC162-200K
 1.961kN
 200kgf
 56
 40
 18
 M10-P1.5
 48
 25
 10
 1
 38
 4-M5
 4
 KC162-500K
 4.903kN
 500kgf
 110
 70
 18
 M10-P1.5
 94
 33
 15
 1
 65
 6-M6
 6
 KC162-1T
 9.807kN
 1tf
 110
 70
 18
 M10-P1.5
 94
 33
 15
 1
 65
 6-M6
 6
 KC162-2T
 19.61kN
 2tf
 135
 85
 40
 M24-P2.0
 110
 36
 15
 2
 77
 6-M8
 6
 KC162-5T
 49.03kN
 5tf
 156
 100
 40
 M24-P2.0
 130
 48
 20
 2
 90
 8-M10
 6
 KC162-10T
 98.07kN
 10tf
 190
 125
 60
 M39-P2.0
 160
 58
 25
 2
 105
 8-M12
 8
 KC162-20T
 196.1kN
 20tf
 245
 165
 75
 M45-P2.0
 200
 75
 35
 2
 133
 8-M16
 10
 KC162-50T
 490.3kN
 50tf
 310
 220
 115
 M45-P2.0
 270
 100
 40
 5
 175
 16-M20
 10

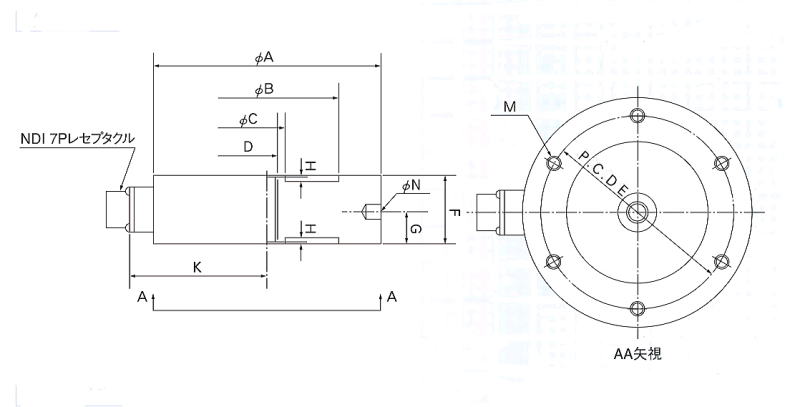

■外形図
