計装圧縮型ロードセル「KC141」型
●普及型計装用ロードセルで、底面は球面状。横荷重から逃げ易くなっています。
●ラインナップは500kgf、1tf、2tf、5tf、10tf、20tfの6種類をご用意しました。


■仕様

 定格容量  4.903kN (500kgf) ~ 196.1kN (20tf)
 定格出力  1.5mV/V±1% (500kgf、1tf: 1mV/V±1%)
 非直線性  0.3% R.O. 以内
 ヒステリシス  0.2% R.O. 以内
 繰り返し性  0.2% R.O. 以内
 入力抵抗  350Ω±1% 以内
 出力抵抗  350Ω±1% 以内
 推奨印加電圧  10V
 最大印加電圧  15V
 零バランス  0.05mV/V 以内
 温度保証範囲  -10℃ ~ 60℃
 許容温度範囲  -15℃ ~ 75℃
 零点の温度影響  ±0.01% R.O. /℃
 出力の温度影響  ±0.01% LOAD /℃
 絶縁抵抗  1000MΩ以上
 許容過負荷  150% R.C. (500kgf、1tf: 120%)
 ケーブル長  5m直結

■寸法

 型名  定格容量   F  G  H  I  J
 KC141-500K
 4.903kN
 500kgf
 49
 94
 9
 20
 60
 KC141-1T
 9.807kN
 1tf
 49
 94
 9
 20
 60
 KC141-2T
 19.61kN
 2tf
 49
 94
 9
 20
 60
 KC141-5T
 49.03kN
 5tf
 49
 94
 9
 20
 60
 KC141-10T
 98.07kN
 10tf
 74
 135
 20
 30
 76
 KC141-20T
 196.1kN
 20tf
 74
 135
 20
 30
 76

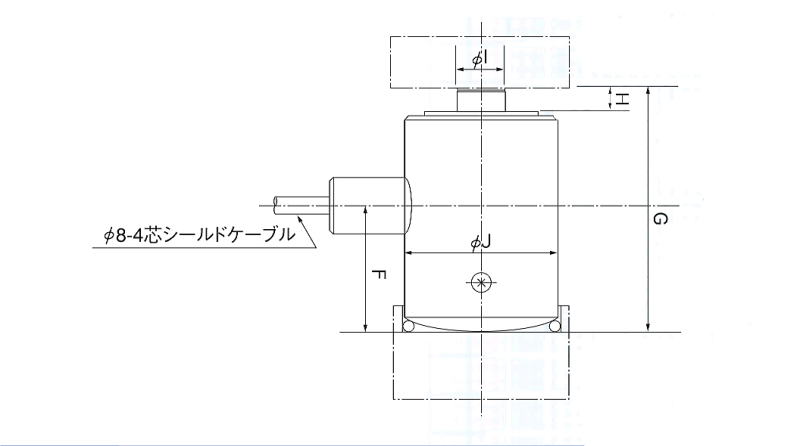

■外形図
