高精度引張・圧縮型ロードセル「KC101」型

●高精度で高い安定性を持ち、実験から計装まで多目的に利用可能で、完全密閉構造です。

■仕様

 定格容量  50kgf （490.3N） ～ 10tf （98.07kN）
 定格出力  2mV/V±0.5%
 非直線性  0.05% R.O. 以内（490.3N～1.961kN： 0.1%）
 ヒステリシス  0.02% R.O. 以内（490.3N～1.961kN： 0.05%）
 繰り返し性  0.02% R.O. 以内（490.3N～1.961kN： 0.05%）
 入力抵抗  350Ω±1% 以内
 出力抵抗  350Ω±1% 以内
 推奨印加電圧  10V
 最大印加電圧  15V
 零バランス  0.04mV/V 以内
 温度保証範囲  －10℃ ～ 60℃
 許容温度範囲  －20℃ ～ 80℃
 零点の温度影響  0.003% R.O. ／℃ （490.3N～1.961kN： ±0.006%）
 出力の温度影響  0.003% LOAD ／℃ （490.3N～1.961kN： ±0.008%）
 絶縁抵抗  1000MΩ以上
 許容過負荷  150% R.C.
 構造  完全密閉構造
 ケーブル長  5m直結

■寸法

型式
定格容量
A
B
C
D
E
F
G
H
 KC101-50K
 490.3N
 50kgf
 88
 100
 95
 50
 M8×1.25, 深さ19
 40
 12
 10
 KC101-100K
 980.7N
 100kgf
 88
 100
 95
 50
 M8×1.25, 深さ19
 40
 12
 10
 KC101-200K
 1.961kN
 200kgf
 88
 100
 95
 50
 M8×1.25, 深さ19
 40
 12
 10
 KC101-500K
 4.903kN
 500kgf
 88
 120
 114
 50
 M14×2.0, 深さ22
 52
 16
 10
 KC101-1T
 9.807kN
 1tf
 88
 120
 114
 50
 M14×2.0, 深さ22
 52
 16
 10
 KC101-2T
 19.61kN
 2tf
 88
 160
 150
 67
 M24×2.0, 深さ30
 75
 26
 15
 KC101-5T
 49.03kN
 5tf
 88
 160
 150
 67
 M24×2.0, 深さ30
 75
 26
 15
 KC101-10T
 98.07kN
 10tf
 138
 250
 240
 105
 M36×2.0, 深さ55
 120
 41
 25

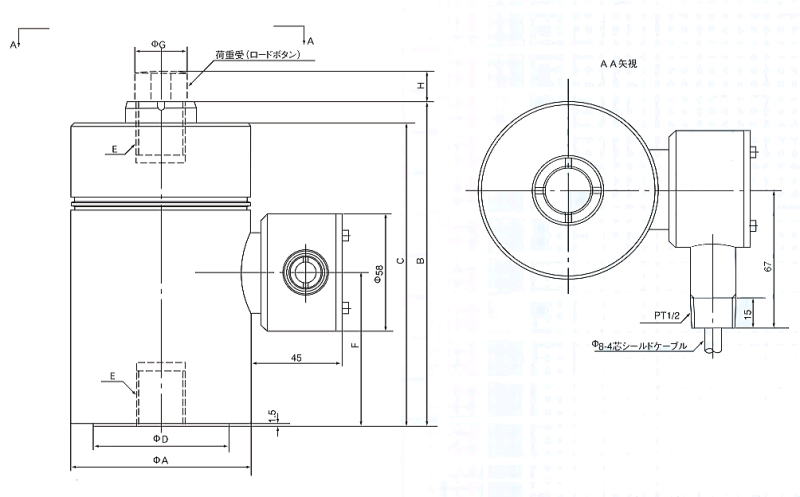

■外形図
